DTRO碟管式反滲透膜是一款可以實現高濃度（高鹽、 高有機物等）料液處理、回收、達標排放和實現廢水 濃縮減量的一款膜產品，它是反滲透的一種形式。
DTRO產品所在工藝段一般為高鹽、高有機物廢水的濃縮 減量環節，其前端處理工藝可包含絮凝、沉淀（氣?。?、 砂濾、超濾（軟化）、反滲透等，后端處理工藝一般為蒸發等。
耐高壓 :75~160bar
耐高SDI :(SDI污染指數)<15
耐高COD :1000~20000mg/L
耐高TDS :2000~80000mg/L
凸點式寬流道 :
導流盤采用獨特凸點和湍流優化設計,開放式流道增大表面流速(雷諾系數≥5000,是卷式膜的3-5倍)可避免固體物在表面滯留,具有自清潔功能。有效降低濃差極化。
八角結構膜包 :
高壓運行過程中,專利八角結構設計致受力點不均勻,在水流沖擊作用下會產生高頻振動,帶動水流形成'S'流向全湍流不斷沖刷,避免造成污染和結垢。
采用標準化、模塊化配置,輕松組裝和拆卸。
清洗便捷,性能參數恢復好。
維護簡單,可單獨更換和重復利用。
膜組件使用壽命長。
高壓設備,回收率高達90%以上。
穩定產水品,單套處理量達5~100m3/h。

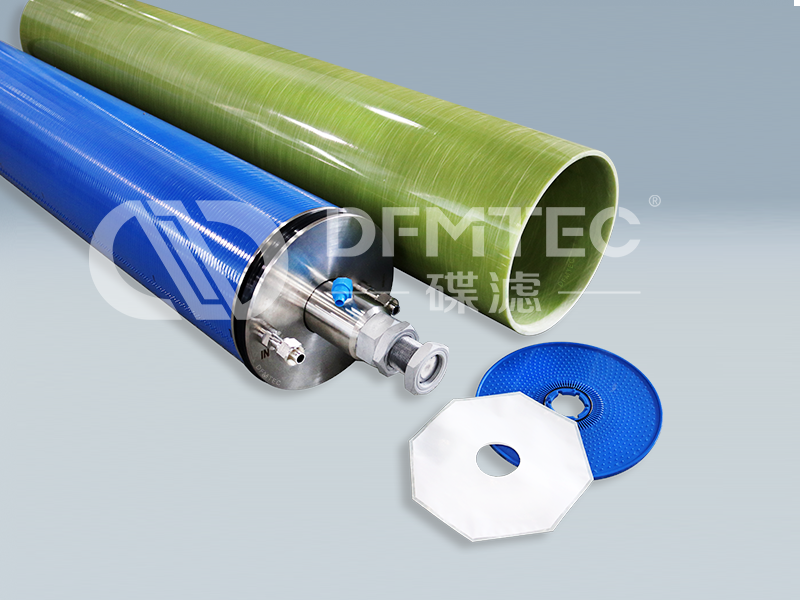

DTRO膜柱是將反滲透膜片和導流盤疊放在一起,通過中心拉桿和端板進行固定,再置入耐壓膜殼中形成的。其主要零部件構成包含: 承壓螺母、產水接頭、進出水接頭、上下承壓法蘭、上下過水法蘭、膜殼、中心桿、導流盤、膜包等。
一體式DTRO膜組件主要是由承壓螺母、產水接頭、進出水接頭、上下承壓法蘭、上下過水法蘭、膜殼、中心桿、導流盤、膜包等零部件構成。
一體化 :將承壓法蘭跟過水法蘭合并為一體,兼顧承壓與過流的功能。
耐腐蝕 :采用雙相鋼材質,在提升整體耐腐蝕性能的同時,更方便了拆裝。
承壓強 :一體式產水套作為產水通道部件及承壓部件,采用雙相鋼材質,與一體式過水法蘭配套。
滲濾液兩級DTRO工藝是目前業內多數填埋場和焚燒廠優先選擇的處理工藝。具有穩定的產水品質,可實現滲濾液70%以上的回收率。
面對市場日益增長的環保零排放需求,碟濾團隊開發出適用于垃圾滲濾液回收利用的3.0工藝包,及適用于工業廢水零排的4.0工藝包,最高可實現85%~90%高回收率。
型號 | 單位 | DTGE-9405 | DTGE-MP9405 | DTGE-HP9405 |
過濾形式 | - | 錯流過濾 | ||
給水流量 | l/h | 500-1200 | ||
最高運行溫度 | °C | 40 | 40 | 40 |
最高清洗溫度 | °C | 45 | 45 | 45 |
最高操作壓力 | bar | 75 | 90 | 120 |
正常運行壓力 | bar | 30-70 | 40-80 | 60-110 |
正常過濾膜壓差 | bar | 5-7 | ||
單支膜面積 | m2 | 9.405 | ||
膜組件長度 | mm | 1400 | ||
膜組件直徑 | mm | 215 | 218 | 224 |
運行重量 | kg | 74 | 90 | 96 |
25°C標準脫鹽率 | % | >98.5% | >98% | >97.5% |
進出高壓接口 | - | Φ12mm卡套連接 | Φ12mm卡套連接 | Φ12mm卡套連接 |
產水接口 | - | 9mm軟管 | 9mm軟管 | 9mm軟管 |
DTRO碟管式反滲透膜目前已廣泛投擁有業界公認最難處理的垃圾滲濾液廢水的處理,在循環冷卻水、化工廢水、煤化工廢水、焦化廢水、電鍍廢水、鋼鐵廢水等領域也獲得了市場認可。
